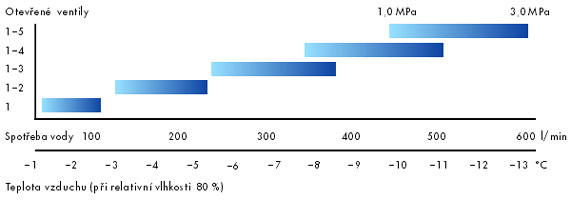

AUDRY CZ a.s. O. Nedbala 1131 Hradec Králové 2 500 02 Telefon/Fax: +420 49 521 17 47 +420 49 521 28 34 +420 49 522 06 28 Emaily: areco@audry.cz info@audry.cz  Technické informace Technický popis Pro usnadnění manipulace se sněžným dělem je podvozek opatřen širokými nízkotlakými pneumatikami. Dělo můžeme rovněž dodat se zařízením umožňujícím přesun na radlici rolby. Vlastní výkon a především množství sněhu se reguluje čtyřmi (pěti u typu Supersnow) kulovými ventily, které se nacházejí pod ochranným krytem na levé straně bubnu ventilátoru. Ventilátor rozprašuje atomizovanou vodu (60-680 litrů za minutu u typu Supersnow) a krystalizační jádra do okolního vzduchu, kde se tyto dvě složky spojují a tvoří suché sněhové vločky. Směšovací poměr vzduchu a vody se nastavuje redukčním ventilem v závislosti na hodnotě tlakoměru vzduchu. Celá vodní soustava se po ukončení provozu sama vyprázdní, aby nedošlo k  zamrznutí. Zpětná klapka chrání proti jakémukoliv vstupu vody do vzduchového vedení a do kompresoru. Pro usnadnění startu a jako ochrana proti zamrznutí slouží elektrické vytápění vodní soustavy a filtru, který se nachází uvnitř rozdělovače vody. Celé zařízení lze na stojanu otočit o 360° (Junior 300°). Výkyvné zařízení je poháněno el. šnekovým pohonem přes třecí spojku. Buben ventilátoru a celá vodní soustava jsou vyrobeny z nerezové oceli (u typu Junior je buben ventilátoru z hliníkové slitiny). Podvozek a stojan jsou chráněny proti korozi žárovým pozinkováním. Podvozek u typu Junior je z hliníkové slitiny. Čelní pohled na ARECO Supersnow, je osazeno 328 tryskami Danfoss Detail hydraulických okruhů V montážní hale Östersundu... Hydraulická věž ARECO Junior (připraveno pro transport). Hydraulická věž ARECO JUNIOR Technické údaje Typ STANDARD SUPERSNOW SILENT JUNIOR Ventilátor (kW) 9 15 11 6,1 Kompresor (kW) 4 4 4 4 Ohřev (kW) Elektrický výkyv (kW) Reflektor (24 V, kW) 5,5 0,09 0,07 5,5 0,09 0,07 5,5 0,09 0,07 4,5 0,09 0,07 Výroba sněhu (m3/h) 75 100 85 63 Zasněžená plocha (m2) 850 950 900 450 Min. tlak vody (MPa) 0,8 0,8 0,8 0,8 Max. tlak vody (Mpa) 3,0 3,0 3,0 3,0 Hmotnost (kg) 490 515 500 295 Délka (mm) 2420 2420 2420 2950 Šířka (mm) 2420 2420 2420 2100 Výška (mm) 1950 2145 2000 2000 Počet trysek 300+20 300+20 300+20 240+20 Množství vody (l/min) 55-500 60-680 60-600 50-400 Délka dostřelu vloček (m) 15-40 15-45 15-45 10-35 Elektrické připojení (A,V) Přípojka vody 5 kolíková zástrčka CEE 63 A, 400 V kamlok 2“ 5 kolíková zástrčka CEE 63 A, 400 V kamlok 2“ 5 kolíková zástrčka CEE 63 A, 400 V kamlok 2“ 5 kolíková zástrčka CEE 63 A, 400 V kamlok 2“ Standardní výbava sněžných děl ARECO tělo ventilátoru z nerezové oceli olejový kompresor ATLAS COPCO s dochlazovačem robustní konstrukce podvozku s bantamovými koly dvoupalcová armatura pro snadné připojení vodní hadice účinné parkovací brzdy elektrický ohřev okruhu trysek a všech vodních armatur řízený teplotním termostatem rotace v rozsahu 360° s automatickou oscilací provozní výkonný reflektor automatická signalizace poruchového stavu majáčkem závislá na jištění tepelnými přerušovači měření provozních hodin manometry provozních hodnot vody a vzduchu Množství vody pro výrobu sněhu Spotřeba vody se reguluje pěti kulovými ventily na rozdělovači, kterými se uzavírá a otevírá přítok vody do okruhů s tryskami. Dále lze regulovat tlak vody přímo na hydrantu. Následující diagram ukazuje množství vody, které lze doporučit při různých teplotách. Diagram platí pro typ ARECO SUPERSNOW ( 5 okruhů ) Pro orientační stanovení množství vody lze použít vztahu: 10m3/hod sněhu = 1l/sec vody. Popis chování vody v závislosti na tlaku a teplotě, problematiku vzniku vodních krystalů a sněhových vloček. Tento dokument přiblížuje princip výroby technického sněhu pomocí sněžných děl ARECO SNOWSYSTEM. Celý dokument si můžete stáhnout ve formátu PDF. Pro jeho prohlížení budete potřebovat Acrobat Reader.  chlazeni.pdf Systém "Areco Swinging" Systém "Areco Swinging" - to jsou výkyvná sněžná děla Areco. Na obrázku je znázorněna plocha zasněžená výkyvným dělem firmy Areco ve srovnání s výrobkem od jiné firmy, která výkyvný systém nemá. Zabudovaný výkyvný systém Areco, který je standardní u všech našich typů zaručuje, že z jednoho místa lze zasněžit plochu větší než 950 m2. Znamená to, že se nový sníh nemusí přemisťovat a je možné jej mnohem rychleji používat, mimochodem i proto, že je zapotřebí jen minimálního času pro vypouštění. Sníh se průběžně vytváří v novém studeném vzduchu, což zjednodušuje jeho výrobu při teplotách těsně kolem bodu mrazu. Dosah rozptylu je od 15 do 45 metrů. Hlučnost sněžných děl TYP VZDÁLENOST ( m ) HLUČNOST ZE STRANY HLUČNOST ZE PŘEDU HLUČNOST ZE ZADU ARECO SUPERSNOW 20 50 100 62 dBA 60 dBA 50 dBA 65 dBA 61 dBA 52 dBA 65 dBA 62 dBA 53 dBA ARECO STANDARD 20 50 100 61 dBA 59 dBA 49 dBA 63 dBA 61 dBA 51 dBA 64 dBA 61 dBA 52 dBA ARECO JUNIOR 20 50 100 59 dBA 57 dBA 47 dBA 61 dBA 58 dBA 49 dBA 61 dBA 59 dBA 49 dBA ARECO SILENT 20 50 100 56 dBA 51 dBA 45 dBA 60 dBA 54 dBA 47 dBA 61 dBA 55 dBA 47 dBA Návod k obsluze Návod k obsluze si můžete stáhnout ve formátu PDF nebo DOC. Pro prohlížení PDF budete potřebovat Acrobat Reader.  navod.doc    navod.pdf
